<ul>
<li class="Estilo11">Todas las correderas utilizan diapositivas rectangulares altamente rígidas y altamente precisas.</li>
<li class="Estilo11">El par nominal continuo es mejorado en comparación con las máquinas anteriores revisando el motor del husillo y la relación de reducción.</li>
<li class="Estilo11">Están disponibles tres tipos de torreta de estación 8- (Estándar), 12- (Opción) y fresadora 12- (Opcional).</li>
<li><span class="Estilo11">Soporte de contrapunto hidráulico altamente rígido (opcional)<br>
</span><br>
</li></ul>
<table cellspacing="0" cellpadding="0">
<tr>
<td width="149" rowspan="2" class="Estilo1" u1:num="" u2:num=""> </td>
<td colspan="4" class="Estilo17" u1:num="" u2:num="">Torneado </td>
<td colspan="2" class="Estilo17" u1:num="" u2:num="">Torneado y fresado</td>
</tr>
<tr>

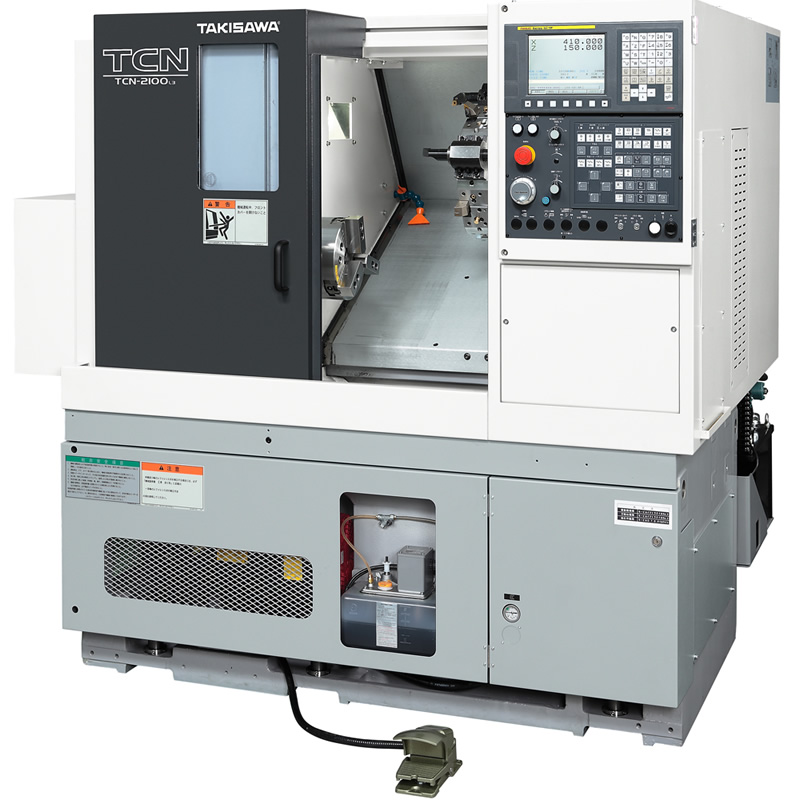

<td colspan="2" class="Estilo1" u1:num="" u2:num=""><span class="Estilo18">TCN-2100 L3</span></td>
<td colspan="2" class="Estilo1" u1:num="" u2:num=""><span class="Estilo18">TCN-2100 L6</span></td>
<td class="Estilo1" u1:num="" u2:num=""><span class="Estilo18">TCN-2100CM L3</span></td>
<td class="Estilo1" u1:num="" u2:num=""><span class="Estilo18">TCN-2100CM L6</span></td>
</tr>
<tr>
<td width="149" class="Estilo13">Tamaño del plato(pulg) </td>
<td colspan="2" class="Estilo12">8</td>
<td colspan="2" class="Estilo12">8</td>
<td class="Estilo12">8</td>
<td class="Estilo12">8</td>
</tr>
<tr>
<td class="Estilo13">Tipo de torreta</td>
<td class="Estilo12">Torreta de 8 Estaciones (Tipo de montaje directo)</td>
<td class="Estilo12">Torreta de 12 Estaciones <br />
(Tipo de Montaje Directo)</td>
<td class="Estilo12">Torreta de 12 estaciones (Tipo de montaje directo)</td>
<td class="Estilo12">Torreta de 12 Estaciones <br />
(Tipo de Montaje Directo)</td>
<td class="Estilo12">Tipo de herramienta rotativa <br />
Torreta de 12 estaciones</td>
<td class="Estilo12">Tipo de herramienta rotativa <br />
Torreta de 12 estaciones</td>
</tr>
<tr>
<td width="149" class="Estilo13">Diámetro máximo de giro(mm) </td>
<td width="59" class="Estilo12">φ400</td>
<td width="58" class="Estilo12">φ340</td>
<td width="46" class="Estilo12">φ400</td>
<td width="45" class="Estilo12">φ340</td>
<td width="165" class="Estilo12">φ280</td>
<td width="177" class="Estilo12">φ280</td>
</tr>
<tr>
<td class="Estilo13">Longitud máximo de giro (mm) </td>
<td colspan="2" class="Estilo12">300</td>
<td colspan="2" class="Estilo12">600</td>
<td class="Estilo12">208</td>
<td class="Estilo12">508</td>
</tr>
<tr>
<td class="Estilo13">Capacidad de la barra (mm) </td>
<td colspan="2" class="Estilo12">φ51</td>
<td colspan="2" class="Estilo12">φ51</td>
<td class="Estilo12">φ51</td>
<td class="Estilo12">φ51</td>
</tr>
<tr>
<td class="Estilo13">Eje de velocidad (min-1)</td>
<td colspan="2" class="Estilo12">3200 [OP. 5000]</td>
<td colspan="2" class="Estilo12">3200 [OP. 5000]</td>
<td class="Estilo12">3200 [OP. 5000]</td>
<td class="Estilo12">3200 [OP. 5000]</td>
</tr>
<tr>
<td class="Estilo13">Velocidad de herramienta rotativa(min -1)</td>
<td colspan="4" class="Estilo12">-</td>
<td class="Estilo12">6000</td>
<td class="Estilo12">6000</td>
</tr>
<tr>
<td class="Estilo13">Tasa de desplazamiento rápido (m/min)</td>
<td colspan="4" class="Estilo12">X: 24 / Z: 30</td>
<td colspan="2" class="Estilo12">X: 24 / Z: 30</td>
</tr>
<tr>
<td class="Estilo13">Motor del husillo <br />
(30 min, S3 60% / continuo)(kW)</td>
<td colspan="4" class="Estilo12">11/9</td>
<td colspan="2" class="Estilo12">11/9</td>
</tr>
<tr>
<td class="Estilo13">Motor de la herramienta giratoria <br />
(15 min / continuo)</td>
<td colspan="4" class="Estilo12">-</td>
<td class="Estilo12">5.5 / 3.7</td>
<td class="Estilo12">5.5 / 3.7</td>
</tr>
<tr>
<td class="Estilo13">Altura de la máquina(mm)</td>
<td colspan="4" class="Estilo12">1700</td>
<td colspan="2" class="Estilo12">1700</td>
</tr>
<tr>
<td class="Estilo13">Espacio Requerido (mm)</td>
<td colspan="2" class="Estilo12">1800 × 1532</td>
<td colspan="2" class="Estilo12">2095 × 1532</td>
<td class="Estilo12">1800 × 1532</td>
<td class="Estilo12">2095 × 1532</td>
</tr>
<tr>
<td class="Estilo13">Peso de la máquina (kg)</td>
<td colspan="2" class="Estilo12">2700</td>
<td colspan="2" class="Estilo12">3200</td>
<td class="Estilo12">2800</td>
<td class="Estilo12">3300</td>
</tr>
</table>
